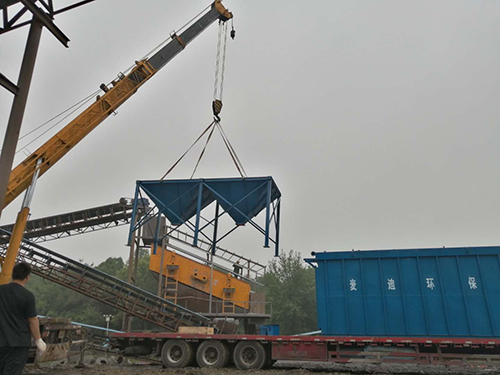

采石场、碎石厂破碎筛分除尘器进入施工阶段

采石场、碎石厂破碎筛分除尘器进入施工阶段

PPW（C)气箱脉冲布袋除尘器使用说明书及安装手册

一、     工作原理

气箱脉冲除尘器本体分隔成数个箱区，每箱有32、64、96、128等条袋子。并在每箱侧边出口管道上有一个气缸带动的提升阀。当除尘器过滤含尘气体一定时间后（或阻力达到预先设定值），清灰控制器就发出信号。第一个箱室的提升阀就开始关闭以切断过滤气流。然后这个箱的脉冲阀开启，以大于5kg/cm²的压缩空气冲入净气室，清除滤袋上的粉尘。当这个动作完成后（大约6~15秒时间），提升阀重新打开，使这个箱室重新进行过滤工作，并逐一按上述要求以至全部清灰完毕。气箱式脉冲布袋除尘器，是采用分箱式清灰的，清灰时，逐箱隔离、轮换进行。各除尘室的脉冲喷吹宽度和清灰周期，由清灰程序控制器自动连续进行，从而保证了压缩空气清灰的效果。整个箱体设计利用了进口和出口总管结构，灰斗可延伸到进口总管下。使进入的含尘烟气直接进入已扩大的灰斗内达到预收尘的效果，且能去掉易出现堵塞的水平直管。所以气箱脉冲布袋除尘器不仅能处理一般浓度的含尘气体，且能处理达1300g/m³的高浓度含尘气体。

该除尘器，由于采用整箱大脉冲阀2/2.5/3/寸（英寸）反吹喷射清灰，换袋时，打开顶部盖子，直接抽出滤袋即可，维护简单方便

二、     构造

本设备时外滤式布袋除尘器，其本体为全钢结构，它由上部箱体、袋室、排灰装置及脉冲喷吹控制系统组成：

1.上部箱体：即净气室，包括换袋检修门。根据规格不同，箱体内分若干个室，相互之间用钢板隔开，互不透气。每个室均设有一个提升阀，以切断过滤烟气，实行离线清灰。

2.袋室：即过滤室，包括花板、滤袋组件、含尘气体进出口。煤磨型还包括防爆门。

3.排灰装置：包括排灰阀、灰斗。

4.脉冲喷吹清灰控制系统：包括脉冲阀、电磁阀、气缸组件及空气管路。

三、     设备安装

1.      安装前必须仔细阅读说明书及所提供的技术资料，严格按要求进行安装、检验和验收。

2.     设备各法兰连接密封处，均加密封垫，并均匀拧紧螺栓、箱体、袋室灰斗、管路所有焊缝不得有焊渣、气孔等影响密封性的缺陷。各检修门连接处严禁漏风。整个除尘器设备系统要保证其密封性，漏风率小于3.5％。

3.     除尘器箱体、气路及喷吹系统安装前应事先清除焊渣、焊瘤等杂物。

4.      所有外购件须在检验合格后方可安装，各机械传动部件须动作灵活。
